同一项目的判定尺度依赖人工操作
短距离跑与攀爬类项目依靠人工计时，力量类项目依靠人工计数，不同批次、不同考务人员之间的判定尺度存在差异，动作是否有效也依赖现场目视判断。
系统响应 · 智能裁判
测试过程由测量终端自动计时计数并判定动作有效性，成绩直接生成，同一项目采用统一的判定标准，减少人工干预。
Section 01产品概述
从人工计时计数，到成绩自动采集与统一判定
系统面向消防救援支队、总队及所属训练基地的日常体能训练、周期性体能考核与消防员职业健康管理场景设计，覆盖速度、耐力、力量、攀爬四类体能项目。
建设依据 根据《消防员职业健康标准》GBZ 221—2009 规定：通过定期或不定期的收集消防员体格、心理、体能的相关资料，连续性地监测消防员的健康状况，分析消防员健康变化与所接触的职业病危害因素的关系，分析结果和制作健康评估报告，保护消防员职业健康。 ——《消防员职业健康标准》GBZ 221—2009
系统定位 智能消防体能训练系统围绕上述要求设计，由智能测试终端、现场采集与显示设备、体能训练管理软件三部分构成，可在训练场、室内体能房、训练塔等场地条件下完成体能项目的自动测量、成绩汇总与档案归档。
运行方式 测试者按项目完成动作，测量终端通过光电、红外线、三维加速度、磁敏等非接触传感方式采集动作过程，自动判定有效次数或计时结果，现场显示附件实时回显成绩，主机汇总后经无线或有线通道上传至管理系统。
应用价值 以设备判定替代人工判定，统一同一项目在不同批次、不同考场间的判定尺度；成绩在测试现场生成并进入系统，减少人工转录环节；训练与考核数据按队员连续归档，为训练计划调整与健康评估报告提供数据来源。
- 支持测试项目
- 17 类
- 同时测试人数
- 20 标配 / 可扩展至 100 人
- 数据上传方式
- 2 种 · 实时上传 / 批量上传
Section 02解决路径
考核与训练环节中的四类现实问题
系统的设计目标并非单点设备的替换，而是针对体能考核与训练管理中判定、汇总、分析与归档四个环节的实际问题，给出可落地的处理方式。
成绩汇总链条长，周期难以压缩
各项目分散在不同场地，成绩依靠纸质记录逐级汇总与二次录入，考核周期受制于汇总环节，中间过程存在转录差错的可能。
系统响应 · 远程考核
现场成绩经测试终端实时上传至管理系统，依托内网通道汇集至总队，减少人工转录环节，支持以总队为单位组织跨区域远程考核。
日常训练缺少连续、可比的量化记录
日常训练以现场观察和经验判断为主，同一名队员在不同阶段的训练变化难以形成连续、可比较的数据记录，训练计划调整缺少量化依据。
系统响应 · 训练监控
按队员建立体能训练档案，对历史成绩进行趋势分析，可依据分析结果输出训练处方，促进科学化、专业化体能训练。
职业健康资料分散，难以支撑关联分析
体格、心理、体能三类资料分散保存，缺少统一的归档口径，难以支撑健康变化与所接触职业病危害因素之间关系的分析。
系统响应 · 健康档案
三类资料按队员连续归档，体能数据可由测试终端直接沉淀入库，为消防员健康评估报告的制作提供数据来源。
Section 03系统构成
三层结构，从现场测量到数据分析
系统按测量、采集传输、管理分析三个层次组织，各层可独立部署，也可按总队—支队—大队的管理关系分级建设。
LAYER A
测量层
现场测量单元
测量层
智能测试终端
现场测量单元
光电式非接触测量单元
红外线非接触测量单元
三维加速度检测单元
非接触磁敏检测单元
地感线圈与感应卡识别
定点检测模块
落地检测组件
LAYER B
采集与传输层
成绩采集与回显
采集与传输层
现场采集显示终端
成绩采集与回显
7 英寸彩色触摸主机
无线外设组网
LED 成绩显示屏
微型成绩条打印
IC 卡 / 二维码身份识别
WIFI 与 U 盘传输
HDMI 双屏同步显示
LAYER C
管理分析层
数据归档与应用
管理分析层
体能训练管理系统
数据归档与应用
消防员信息与成绩库
实时评分与等级评定
成绩排名与统计
体能训练档案
训练处方输出
统计报表导出
分级权限管理
01测试终端采集成绩
→
02无线汇总至现场主机
→
03实时 / 批量上传管理系统
→
04归档、分析与报表输出
Section 04功能与特点
通用主机平台、五类测量技术与过程控制能力
所有测试项目共用同一套主机平台与软件逻辑，不同项目通过更换测量附件实现，接口、数据格式与操作方式保持一致，便于统一采购、统一培训与统一维护。

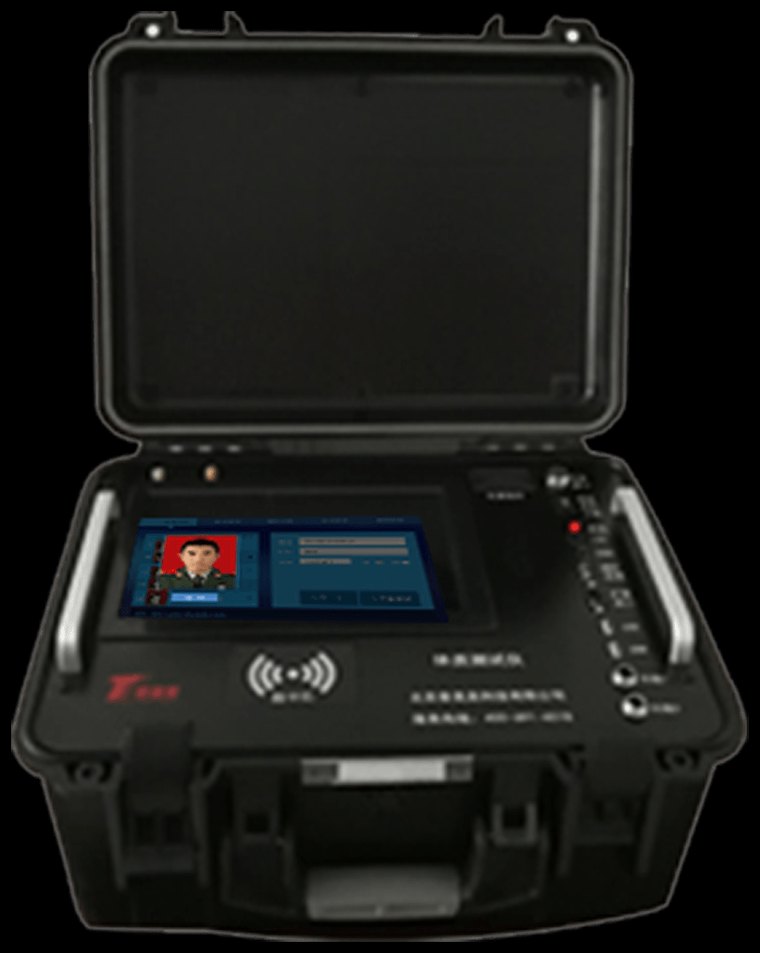

4.1通用主机平台
主机承担现场操作、成绩显示、身份识别与数据存储功能，各项测试项目共用同一平台。
| 项目 | 参数说明 |
|---|---|
| 显示与操作 | 7 英寸真彩 LCD 液晶屏，触摸按键操作 |
| 处理平台 | 1.2G 四核处理器，1G DDR3 内存，8G NAND Flash |
| 操作系统 | Android 系统，图形化操作界面，USB 接口可接入普通键盘与鼠标 |
| 双屏显示 | 支持 HDMI 全高清接口，可双屏同步显示测试过程与结果 |
| 语音提示 | 采用语音合成技术，测试全程真人语音播报；可使用自带喇叭，也可外接有源音箱 |
| 身份识别 | 支持手工输入、提前批量导入编号、IC 卡、二维码 |
| 成绩打印 | 可选配微型打印机，单次测试完成后实时输出该项目的成绩条 |
| 评分与统计 | 可选配实时评分功能，按预设标准对应年级与性别评定得分、等级、附加分，并统计各等级占比 |
| 成绩排名 | 可选配成绩排名功能，测试完成后自动按成绩排序 |
| 数据存储 | 本机可存储 100 万条以上测试数据，具备双存储介质备份 |
| 数据传输 | 支持 WIFI、U 盘导入导出，支持实时上传与批量上传两种方式 |
| 供电与电池 | 内置可充电锂电池，无交流电源条件下可连续工作 8 小时；电池回路设保护开关，避免长期存放导致的过放 |
4.2五类测量技术
按项目特点选用不同的测量原理。除三维加速度类项目需佩戴专用臂带外，其余项目测试者均无需携带任何电子设备。

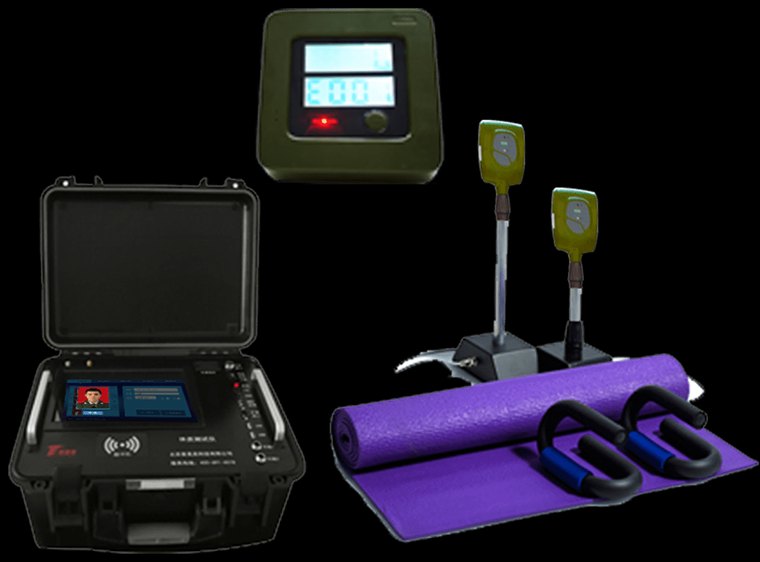

光电式非接触测量
- 适用项目

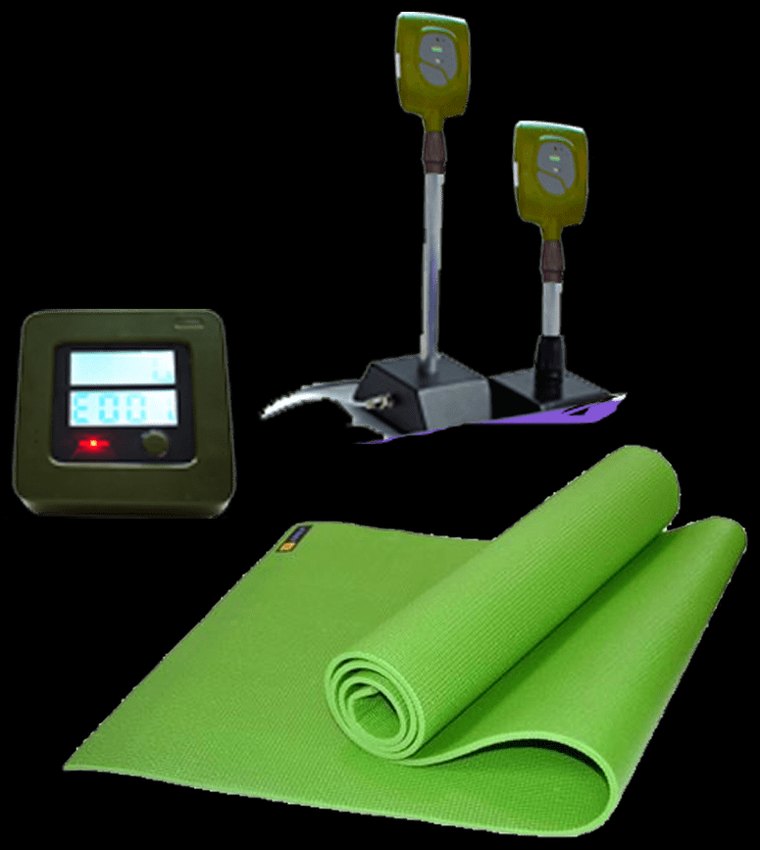

- 俯卧撑、屈腿仰卧起坐、引体向上
- 技术特点

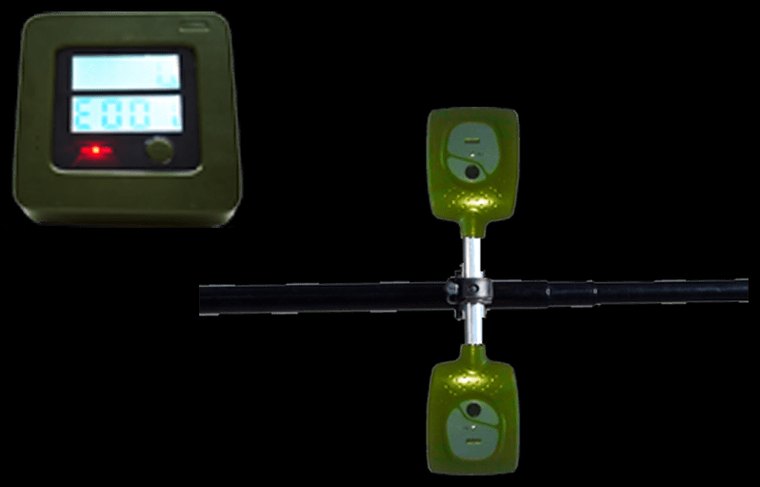

- 多点式监测。俯卧撑监测背部与腰部位置，屈腿仰卧起坐监测头部与膝盖位置，引体向上外设配双探头，可监测头部过杆状况与手臂下垂伸直状况，精确反映动作姿态。
- 使用方式
- 测试者无需佩戴任何测试设备，测试过程无需人工干预；仰卧起坐仪器可根据测试者身高自适应调整。支持 30 秒至 180 秒区间的多种测试模式。

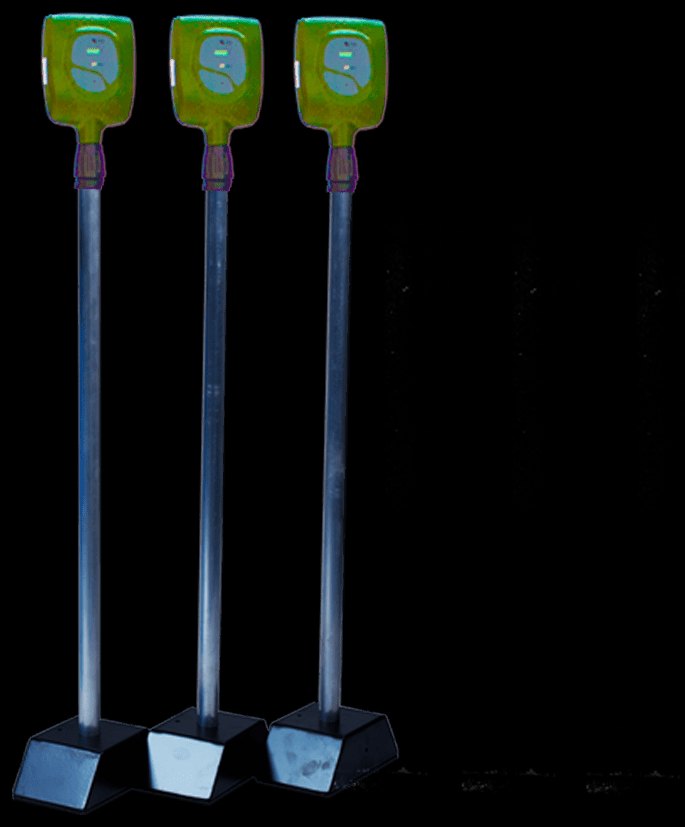

红外线非接触测量
- 适用项目
- 搬重物折返跑、蛇形跑、绳索攀爬、双杠直臂前移、60 米肩梯跑、100 米负重跑、400 米救人疏散物资、负重上 10 楼
- 技术特点
- 主机与外设采用无线连接，外设具备抗阳光干扰设计，可满足室外全天候组织考核的需要。
- 使用方式
- 内置多种起跑模式：可由主机发令统一起跑并统一计时，也可由各测试者自由起跑、各自启动本跑道计时实现自助计时。附件可设置地址与信道。

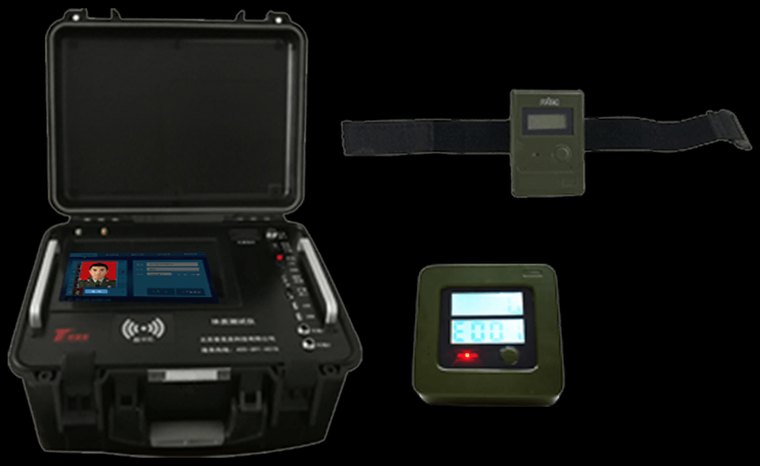

三维加速度检测
- 适用项目
- 屈臂悬垂、双杠臂屈伸
- 技术特点
- 测试者佩戴专用臂带即可测试，设备自动记录动作次数或持续时间，可有效检测动作是否规范，具备防犯规功能。
- 使用方式
- 主机未开机时附件可单机使用，并实时显示测试成绩，开始与结束均有声音提示；一台主机可连接 8 个附件。

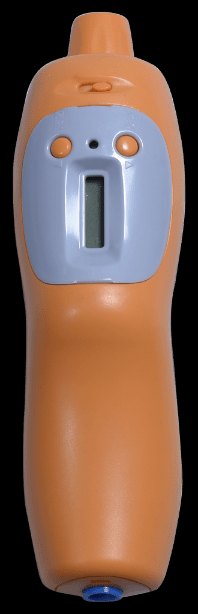

非接触磁敏检测
- 适用项目
- 跳绳
- 技术特点
- 采用非接触磁敏检测方式，准确计量跳绳旋转角度，使用寿命较长。
- 使用方式
- 可自动选定正向识别、反向识别、正反向均识别三种测试模式；跳绳握柄具有快速更换接头，可在测试现场更换测试者自带的跳绳。主机与外设通讯距离不小于 20 米。
地感线圈与感应卡识别
- 适用项目
- 1500 / 3000 米跑、5000 米负重跑
- 技术特点
- 装置配高性能卡片自动识别系统，具备高速多重识别功能，可识别读取范围内的所有感应卡；采用单天线结构，在终点铺设天线（地感线圈）。
- 使用方式
- 可测试 400 米、800 米、1000 米、1500 米、3000 米、5000 米、10000 米等中长跑项目，并可根据场地尺寸任意设置计圈距离。支持 AB 组模式，各组可独立设置测试长度并混合同时测试。
4.3考核过程控制、数据管理与现场适应性
围绕考核公正性、数据完整性与现场可用性三方面提供配套能力。
考核过程控制
PROCESS CONTROL
- 智能裁判 测试过程由设备自动判定，成绩直接生成，减少人工干预。
- 起跑犯规提示 短距离项目具备起跑点犯规提示功能。
- 定点检测防抄近道 中长跑可选配定点检测模块，在场地重要检测点布置模块，须通过全部检测点方计为有效圈。
- 落地检测 绳索攀爬项目自动捕捉落地时刻，作为最终成绩。
- 自动评定最低成绩 中长跑项目具备自动评定最低成绩功能，避免个别测试时间过长影响整体进度。
- 配速监测与报警 动态模式下可显示正常速度、最快与最慢配速的运动轨迹，配速越限时实时报警提示。
数据与联网
DATA & NETWORK
- 远程考核 在总队建立服务器并安装管理系统，录入消防员姓名及编号，依托队内网渠道实时采集基层冬训操法测试与体能测试成绩并上传至总队管理系统。
- 训练监控中心 建立消防员体能训练测试管理系统，对测试数据进行分析，提供训练处方。
- 职业健康档案 针对每名消防员建立体能训练档案，本人可查询自身档案并针对性练习，总队可系统掌握整体体能状况。
- 双存储备份 本机可存储 100 万条以上数据，具备双存储介质备份功能。
- 传输方式 支持 WIFI、U 盘一次性导入计算机，支持实时上传与批量上传。
现场适应性与扩展
FIELD ADAPTABILITY
- 无线组网 主机与外设无线连接，跳绳项目通信距离不小于 20 米；外部发令装置与主机通信距离不小于 200 米。
- 外设扩展 支持一台主机连接多个附件，附件可设置地址与信道，提高测试效率。
- 发令方式 支持内部发令、外部发令、手动发令三种模式，默认采用内部发令；外部发令装置自带发令音箱，可发出起跑发令音与闪光信号，并与主机完全同步。
- 大屏显示 可选配 96×64 规格 LED 大屏，每屏可同时显示不少于 8 名测试者的实时成绩。
- 显示模式 测试过程支持列表模式与动态模式两种显示方式，可实时显示当前时间、剩余圈数等信息。
- 抗干扰 红外类外设具备抗阳光干扰设计，适应室外强光环境。
4.4测试终端图集
不同测试项目通过更换测量附件实现，主机、显示附件与便携箱体共用。
Section 05测试项目与量程
17 类测试项目，统一量程与精度口径
系统覆盖速度、耐力、力量、攀爬四类体能项目。下表列出各项目的测量方式与量程参数，实际配置以场地条件与考核科目为准。
| 测试项目 | 测量方式 | 量程 | 分辨率 | 测试误差 |
|---|---|---|---|---|
| 跳绳 | 非接触磁敏检测 | 0—999 个 | 1 个 | ±1 个 |
| 俯卧撑 | 光电式非接触 | 0—500 个 | 1 个 | ±1 个 |
| 屈腿仰卧起坐 | 光电式非接触 | 0—500 个 | 1 个 | ±1 个 |
| 引体向上 | 光电式非接触（双探头） | 0—500 个 | 1 个 | ±1 个 |
| 1500 / 3000 米跑 | 地感线圈与感应卡识别 | 400—10000 米可选 | 自定义计圈距离 | — |
| 5000 米负重跑 | 地感线圈与感应卡识别 | 400—10000 米可选 | 自定义计圈距离 | — |
| 搬重物折返跑 | 红外线非接触 | 0—9999 s | 1 s | ±1 s |
| 蛇形跑 | 红外线非接触 | 0—99.9 s | 0.1 s | ±0.1 s |
| 绳索攀爬 | 红外线非接触（带落地检测） | 0—99.9 s | 0.1 s | ±0.1 s |
| 单杠卷身上 | 红外线非接触 | 0—999 个 | 1 个 | ±1 个 |
| 屈臂悬垂 | 三维加速度检测 | 0—999 s | 1 s | ±1 s |
| 双杠臂屈伸 | 三维加速度检测 | 0—999 个 | 1 个 | ±1 个 |
| 双杠直臂前移 | 红外线非接触 | 0—99.99 s | 0.01 s | ±0.1 s |
| 60 米肩梯跑 | 红外线非接触 | 0—99.99 s | 0.01 s | ±0.1 s |
| 100 米负重跑 | 红外线非接触 | 0—99.99 s | 0.01 s | ±0.1 s |
| 400 米救人疏散物资 | 红外线非接触 | 0—999 s | 1 s | ±1 s |
| 负重上 10 楼 | 红外线非接触 | 0—999 s | 1 s | ±1 s |
注：短距离红外类项目标配 1 人测试，可扩展至 8 人同时测试；中长跑项目标配 20 人同时测试，可扩展至 100 人同时测试。上表参数为常规配置，具体量程与附件数量可依据考核科目与场地条件调整。
Section 06应用场景
面向考核组织与日常训练的三类典型场景
系统既可服务于集中组织的周期性体能考核，也可用于日常训练过程中的数据积累与职业健康资料的连续归档。

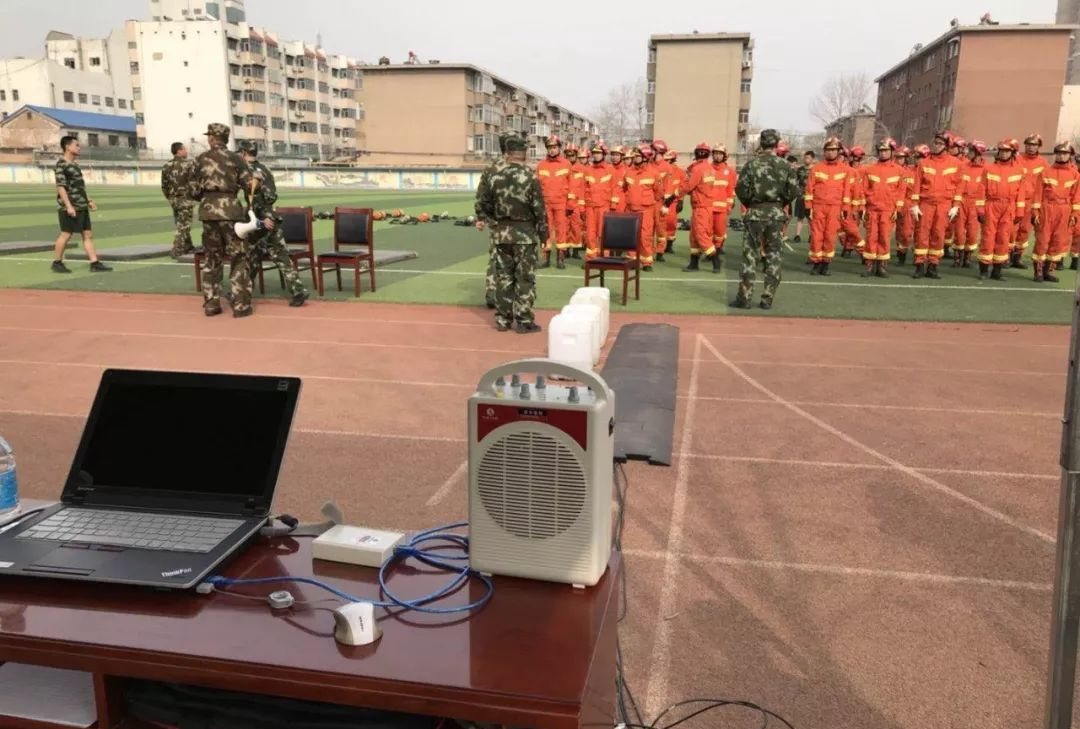

SCENE 01
周期性体能考核

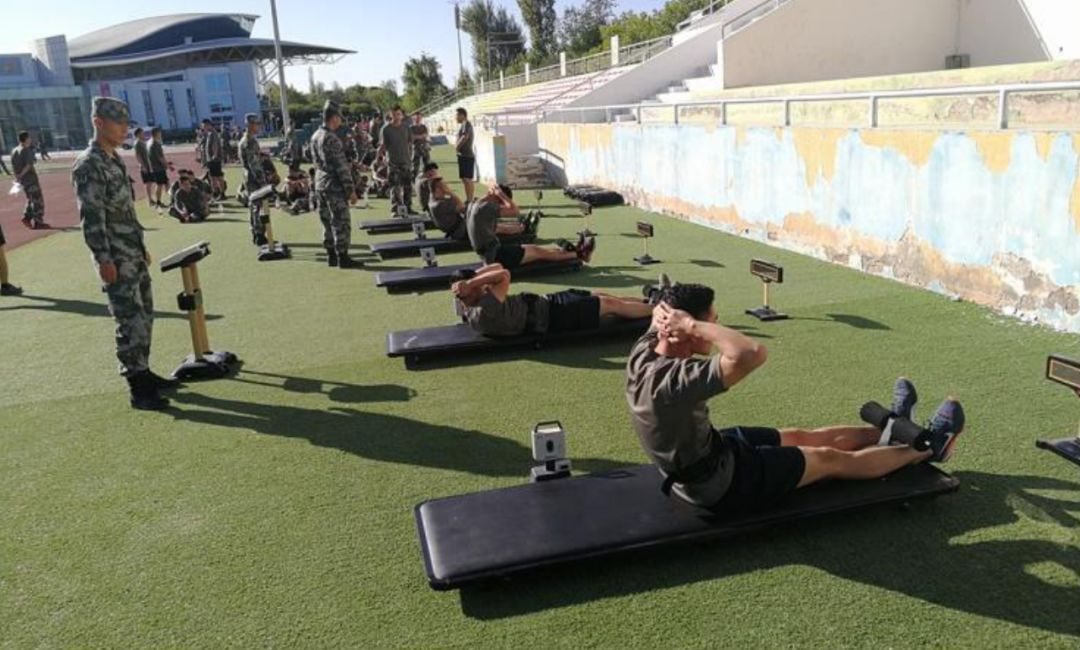

在训练场集中部署采集主机、发令装置与成绩显示设备，各项目成绩现场生成并汇总。可在总队部署服务器与管理软件，依托内网通道采集基层成绩，组织跨区域远程考核，减少人力物力投入。
SCENE 02
日常训练监控
训练过程数据持续沉淀至队员体能训练档案，可按队员查看成绩在不同阶段的变化，依据分析结果调整训练计划，为科学化、专业化体能训练提供量化依据。
SCENE 03
职业健康管理
体格、心理、体能三类资料按队员连续归档，其中体能数据由测试终端直接沉淀入库，为分析健康变化与所接触职业病危害因素的关系、制作健康评估报告提供数据来源。
